CELL WS 3805
技術特點
Hecker@CELL@3805是由礦物纖維和纖維素纖維，以及由無機增強材料和丁晴橡膠粘合延壓而成。Hecker@CELL@3805密封墊的表面有具有低厚度的防粘薄膜，該薄膜不會改變產(chǎn)
品的化學屬性。
Hecker@CELL@3805是一款經(jīng)濟型密封墊，它耐石油和烴，以及相對適用于于水性介質(zhì)和制冷劑。
耐化學性抗：
-烴，如油或溶劑，醇類，
-二醇,水溶液
不抵抗：
-強堿和酸
ASTMF146:
ASTM3#油：
厚度增加率<5％
重量增加率<10％
ASTM燃料B：
厚度增加率<10％
重量增加率<15％
在水/乙二醇：
厚度增加率<5％
重量增加率<5％
標準產(chǎn)品
視覺外觀：白色-紅色
防粘涂層：OBRF
|
技術參數(shù)（厚度：2mm） |
數(shù)值 |
單位 |
執(zhí)行標準 |
|
密度 |
1.7 |
g/cm3 |
DIN 28090(2) |
|
壓縮率 |
＞30 |
% |
DIN 28090(2) |
|
回彈率 |
0.3 |
% |
DIN 28090(2) |
|
標準泄漏率 |
＜0.04 |
mg/s*m |
DIN 28090(2) |
|
氣密性 |
0.4 |
cm3/min |
DIN 3535/6 |
|
殘余應力（16h 175℃） |
20 |
N/mm2 |
DIN 52913 |
|
橫向拉伸強度 |
9 |
N/mm2 |
DIN 52910 |
|
最大表面壓力
(23℃，200℃，250℃) |
＞90/50/ |
N/mm2 |
DIN 28090 |
|

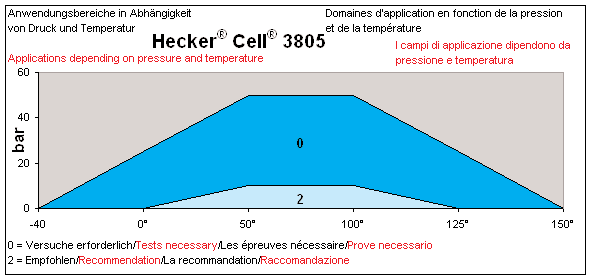

最小工作溫度 |
-40 |
℃ |
|
|
最大工作溫度 |
120 |
℃ |
|
|
最高耐溫 |
150 |
℃ |
|
|
最大壓力 |
50 |
bar |
|
請聯(lián)系我們
